一、執行標準
MT818.11—2009 《煤礦用電纜》第11部分：額定電壓10kV及以下固定敷設電力電纜一般規定；
MT818.13—2009 《煤礦用電纜》第13部分：額定電壓8.7/10kV及以下煤礦用交聯聚乙烯絕緣電力電纜。
二、產品型號名稱及用途 見表1
表 1
|
型號 |
名稱 |
用途 |
|
MYJV |
煤礦用交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
主要用于敷設在室內、隧道內及管道中，電纜不能承受較大的機械外力 |
|
MYJV22 |
煤礦用交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
主要用于敷設在地下、室內、隧道內及管道中能承受相當?shù)臋C械壓力，但不能承受較大機械拉力 |
|
MYJV32 |
煤礦用交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 |
主要用于敷設在地下、室內、隧道內及管道中能承受相當?shù)臋C械壓力和較大機械拉力 |
|
MYJV42 |
煤礦用交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 |
主要用于敷設在地下、室內、隧道內及管道中能承受相當?shù)臋C械壓力和較大機械拉力 |
三、電纜使用特性
1、 額定電壓U0/U： 0.6/1、1.8/3、3.6/6、6/6、6/10、8.7/10kV等。
U0―任一主絕緣和“地”（金屬屏蔽、金屬套或周圍介質）之間的電壓有效值。
U―多芯電纜（電線）或單芯電纜（電線）系統任一兩相導體之間的電壓有效值。
當電纜（電線）使用于交流系統時，電纜（電線）的額定電壓至少應等于該系統的標稱電壓。當使用于直流系統時，該系統的標稱電壓應不大于電纜（電線）額定電壓的1.5倍。
2、 電纜導電線芯的長期允許工作溫度應不超過90℃。
3、 短路時（長持續時間不超過5秒）電纜導體的高溫度應不超過250℃。
4、 電纜電氣性能和物理機械性能：符合MT818-2009標準相應的規定。
5、 阻燃性能：電纜符合MT386-1995標準規定。
6、 電纜的敷設：電纜不受敷設位差的限制，電纜敷設時的環境溫度應不低于0℃。
7、 電纜小允許彎曲半徑：不小于15（D+d）±5%；D為電纜外徑，d為電纜導體外徑。
四、電纜的型號、規格 見表2
表2 電纜規格
|
型 號 |
芯 數 |
額 定 電 壓 kV |
|
0.6/1 |
1.8/3 |
3.6/6、6/6、6/10、8.7/10 |
|
標 稱 截 面 mm2 |
|
MYJV |
3
3
3
3 |
1.5~300 |
10~300 |
25~300
25~300
25~300
50~300 |
|
MYJV22 |
2.5~300 |
10~300 |
|
MYJV32 |
16~300 |
16~300 |
|
MYJV42 |
50~300 |
50~300 |
|
MYJV
MYJV22 |
3+1
3+1 |
4~300
4~300 |
10~300
10~300 |
-
- |
|
MYJV
MYJV22 |
4
4 |
4~185
4~185 |
4~185
4~185 |
-
- |
五、產品結構示意圖
MYJV-0.6/1
MYJV22-0.6/1
,

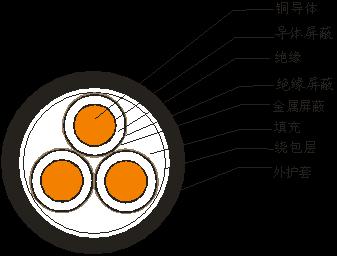

MYJV-8.7/10

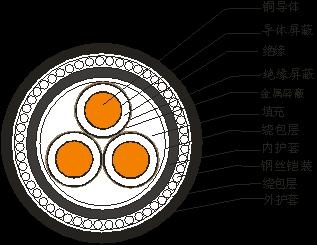

MYJV22-8.7/10
MYJV32-8.7/10、MYJV42-8.7/10
六、產品的絕緣厚度 見表3
表3 絕緣厚度
|
導體標稱
截 面
mm2 |
額定電壓 kV |
|
0.6/1 |
1.8/3 |
3.6/6 |
6/6、6/10 |
8.7/10 |
|
絕緣標稱厚度 mm |
|
1.5 |
0.7 |
— |
— |
— |
— |
|
2.5 |
0.7 |
— |
— |
— |
— |
|
4 |
0.7 |
— |
— |
— |
— |
|
6 |
0.7 |
— |
— |
— |
— |
|
10 |
0.7 |
2.0 |
|
— |
— |
|
16 |
0.7 |
2.0 |
|
|
— |
|
25 |
0.9 |
2.0 |
2.5 |
3.4 |
4.5 |
|
35 |
0.9 |
2.0 |
2.5 |
3.4 |
4.5 |
|
50 |
1.0 |
2.0 |
2.5 |
3.4 |
4.5 |
|
70 |
1.1 |
2.0 |
2.5 |
3.4 |
4.5 |
|
95 |
1.1 |
2.0 |
2.5 |
3.4 |
4.5 |
|
120 |
1.2 |
2.0 |
2.5 |
3.4 |
4.5 |
|
150 |
1.4 |
2.0 |
2.5 |
3.4 |
4.5 |
|
185 |
1.6 |
2.0 |
2.5 |
3.4 |
4.5 |
|
240 |
1.7 |
2.0 |
2.6 |
3.4 |
4.5 |
|
300 |
1.8 |
2.0 |
2.8 |
3.4 |
4.5 |
七、電纜的主要技術性能
1、成品電纜導體20℃時直流電阻大值 見表4
表4
|
標稱截面
mm2 |
20℃導體大電阻
Ω/km |
標稱截面
mm2 |
20℃導體大電阻
Ω/km |
|
不鍍金屬 |
鍍金屬 |
不鍍金屬 |
鍍金屬 |
|
1.5 |
12.1 |
12.2 |
50 |
0.387 |
0.391 |
|
2.5 |
7.41 |
7.56 |
70 |
0.268 |
0.27 |
|
4 |
4.61 |
4.7 |
95 |
0.193 |
0.195 |
|
6 |
3.08 |
3.11 |
120 |
0.153 |
0.154 |
|
10 |
1.83 |
1.84 |
150 |
0.124 |
0.126 |
|
16 |
1.15 |
1.16 |
185 |
0.0991 |
0.1 |
|
25 |
0.727 |
0.734 |
240 |
0.0754 |
0.0762 |
|
35 |
0.524 |
0.529 |
300 |
0.0601 |
0.0607 |
2、 電纜交流電壓試驗：每盤成品電纜均應經受表5所示交流工頻試驗電壓，持續5分鐘，絕緣不擊穿。
表5
|
額定電壓U0 kV |
試驗電壓(有效值) kV |
|
0.6 |
3.5 |
|
1.8 |
6.5 |
|
3.6 |
12.5 |
|
6 |
21 |
|
8.7 |
30.5 |
3、 電纜局部放電試驗：額定電壓U0為3. 6kV以上的交聯聚乙烯絕緣電纜應每盤成品進行試驗。在1.73U0電壓下，交聯聚乙烯絕緣電纜放電量不大于10pC。
4、電纜的成束燃燒試驗
電纜滿足MT386-1995標準規定的單根垂直燃燒試驗、負載條件下燃燒試驗和成束燃燒試驗要求。對成束燃燒試驗，導體標稱截面50 mm2及以上的電纜應通過A類，其余應通過B類。
5、電纜載流量推薦值
煤礦用交聯聚乙絕緣電力電纜連續負荷載流量
（環境溫度40 ℃時）
|
標稱截面
mm2 |
連 續 載 流 量 A |
|
額定電壓
0.6/1kV |
額定電壓
1.8/3、3.6/6 、6/6kV |
額定電壓
6/10、8.7/10 kV |
|
1.5 |
15 |
— |
— |
|
2.5 |
28 |
— |
— |
|
4 |
37 |
— |
— |
|
6 |
47 |
— |
— |
|
10 |
64 |
64 |
— |
|
16 |
83 |
83 |
— |
|
25 |
110 |
120 |
120 |
|
35 |
135 |
145 |
145 |
|
50 |
165 |
170 |
170 |
|
70 |
210 |
210 |
210 |
|
95 |
260 |
265 |
265 |
|
120 |
305 |
300 |
300 |
|
150 |
345 |
340 |
340 |
|
185 |
395 |
390 |
390 |
|
240 |
465 |
455 |
455 |
|
300 |
535 |
520 |
520 |
煤礦用交聯聚乙烯絕緣電力電纜載流量溫度換算系數
|
環 境 溫 度 ℃ |
25 |
30 |
35 |
40 |
45 |
50 |
|
換 算 系 數 |
1.17 |
1.12 |
1.06 |
1.00 |
0.94 |
0.87 |
八、產品表示方法
1、煤礦用銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜，額定電壓為0.6/1kV，3芯，標稱截面300mm2
表示為：
MYJV-0.6/1 3×300 MT 818.13—2009
2、煤礦用銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜，額定電壓為6/6kV，3芯，標稱截面120mm2
表示為：
MYJV22-6/6 3×120 MT 818.13—2009
