一、執行標準
MT818.1—2009 《煤礦用電纜》第1部分：移動類軟電纜一般規定；
MT818.2—2009 《煤礦用電纜》第2部分：額定電壓1.9/3.3 kV及以下采煤機軟電纜。
二、型號名稱及用途 見表1
表 1
|
型號 |
名稱 |
用途 |
|
MC-0.38/0.66
MCP-0.38/0.66
MCP-0.66/1.14
MCP-1.9/3.3 |
采煤機橡套軟電纜
采煤機屏蔽橡套軟電纜
采煤機屏蔽橡套軟電纜
采煤機屏蔽橡套軟電纜 |
額定電壓0.38/0.66 kV采煤機及類似設備的電源連接
額定電壓0.38/0.66 kV采煤機及類似設備的電源連接
額定電壓0.66/1.14kV采煤機及類似設備的電源連接
額定電壓1.9/3.3kV采煤機及類似設備的電源連接 |
符號含義：M—煤礦用；C—采煤機用；P—非金屬屏蔽。
三、產品代表規格及參數
|
型 號 |
芯數×導體標稱截面 mm² |
標稱厚度 mm |
電纜
參考外徑
mm |
電纜
近似重量
kg/km |
|
動力線芯 |
地線芯 |
控制線芯 |
動力線芯
絕緣 |
護套 |
|
MC－0.38/0.66 |
3×16
3×25
3×35
3×50
3×70
3×95
3×120 |
1×4
1×6
1×6
1×10
1×16
1×25
1×25 |
3×2.5
3×2.5
3×2.5
3×2.5
3×4
3×4
3×6 |
1.6
1.8
1.8
2.0
2.0
2.2
2.4 |
4.5
5.5
5.5
5.5
6.0
6.0
6.0 |
29.5～34.5
36.0～41.0
39.0～45.0
44.0～50.5
50.0～57.5
56.0～63.5
60.5～68.5 |
1670
2340
2800
3920
5020
6240
7550 |
|
MCP－0.38/0.66 |
3×16
3×25
3×35
3×50
3×70
3×95
3×120 |
1×4
1×6
1×6
1×10
1×16
1×25
1×25 |
3×2.5
3×2.5
3×2.5
3×2.5
3×4
3×4
3×6 |
1.6
1.8
1.8
2.0
2.0
2.2
2.4 |
4.5
5.5
5.5
5.5
6.0
6.0
6.0 |
33.0～38.0
39.0～45.0
42.5～48.5
47.5～54.5
53.0～60.5
59.5～67.0
63.5～72.0 |
1770
2470
3050
4030
5240
6510
7800 |
|
MCP－0.66/1.14 |
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
1×6
1×6
1×10
1×16
1×25
1×25
1×35 |
3×2.5
3×2.5
3×2.5
3×2.5
3×4
3×6
3×6 |
2.0
2.0
2.2
2.2
2.4
2.6
2.6 |
6.0
6.0
7.0
7.0
7.0
7.0
7.0 |
41.0～47.0
44.0～51.0
51.5～59.0
56.0～63.5
62.0～70.5
66.5～75.5
71.5～80.5 |
2870
3370
4610
5680
6960
8330
9720 |
|
MCP－1.9/3.3 |
3×25
3×35
3×50
3×70
3×95
3×120
3×150 |
1×10
1×16
1×16
1×25
1×25
1×35
1×35 |
3×2.5
3×2.5
3×2.5
3×4
3×4
3×6
3×6 |
2.8
2.8
2.8
3.0
3.0
3.2
3.2 |
6.0
6.0
7.0
7.0
7.0
7.0
7.0 |
44.5～51.0
48.0～54.5
54.0～61.5
60.0～67.0
65.0～72.5
69.5～77.5
74.0～82.5 |
3270
3820
5100
6290
7400
8880
10190 |

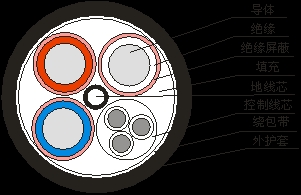

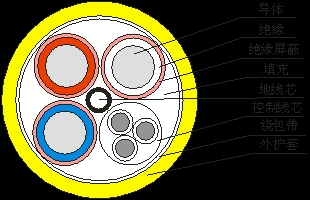

四、產品結構示意圖
MC-0.38/0.66
MCP-0.38/0.66
MCP-0.66/1.14
MCP-1.9/3.3
五、電纜的主要技術性能
1、20℃時電纜的導體直流電阻和絕緣電阻見表3 。
2、工頻電壓試驗：電纜的絕緣動力線芯和控制線芯經受表4規定的工頻電壓試驗5min而不被擊穿。
表 3 20℃時導體直流電阻和絕緣電阻
|
線芯類型 |
標稱截面
mm2 |
20℃時導體直流電阻
≤Ω/km |
20℃時絕緣電阻
≥MΩ·km |
|
0.66/1.14kV
及以下 |
1.9/3.3kV |
|
動力線芯 |
16 |
1.24 |
350 |
— |
|
25 |
0.795 |
300 |
450 |
|
35 |
0.565 |
250 |
400 |
|
50 |
0.393 |
250 |
350 |
|
70 |
0.277 |
200 |
300 |
|
95 |
0.210 |
200 |
250 |
|
120 |
0.164 |
200 |
250 |
|
150 |
0.132 |
180 |
250 |
|
控制線芯 |
2.5/4/6/10 |
8.83/5.47/3.60/2.09 |
100 |
100 |
表 4
|
絕緣線芯類型 |
額定電壓
kV |
試驗電壓(有效值)
kV |
施加電壓時間
min |
|
動力線芯 |
1.9/3.3 |
6.8 |
5 |
|
0.66/1.14 |
3.7 |
|
0.38/0.66 |
3.0 |
|
控制線芯 |
— |
1.5 |
5 |
3、成品電纜的阻燃性能符合MT386中的各項試驗要求。
4、抗機械沖擊性能：電纜成品符合MT818.1相關規定的試驗要求。
5、抗擠壓性能：電纜成品符合MT818.1相關規定的試驗要求。
6、抗彎曲性能：成品電纜按MT818.1相關規定進行試驗，彎曲9000次后不發生短路、斷路。
六、產品表示方法
1、采煤機屏蔽橡套軟電纜,額定電壓為0.66/1.14kV，動力線芯3×50、地線芯1×10、控制線芯4×4，帶半導電屏蔽層，表示為：
MCP-0.66/1.14 3×50+1×10+4×4 MT818.2-2009
2、采煤機橡套軟電纜,額定電壓為0.38/0.66kV,動力線芯3×35、地線芯1×6、控制線芯4×2.5，
表示為：
MC-0.38/0.66 3×35+1×6 +3×2.5 MT818.2-2009
七、產品的工作條件
1、額定電壓U0/U分別為0.38/0.66kV、0.66/1.14kV或1.9/3.3kV。
2、電纜的導體的高額定工作溫度為90℃。
3、電纜的小彎曲半徑為電纜直徑的6倍。
4、電纜的地線芯應良好接地。
5、系統的工作電壓應不大于系統額定電壓的1.1倍，并且符合《煤礦安全規程》的規定。
